Станок для анализа поперечного сечения BZW-33JM включает в состав три устройства:

• Устройство для резки и шлифования. Скорость (регулируемая) дисковой фрезы: 0…4000 обор/мин; скорость шлифовального круга аналогичная. Используется режущий диск Φ150 × 0,5 мм и металлографическая наждачная бумага 1200#. Обработка резки и шлифования происходит в одной рабочей камере, чтобы обеспечить постоянство направления резки и шлифования. Перемещение образца в фиксаторе каретки делает прецизионный шариковый винт, который обеспечивает высокую точность резки и точную регулировку по оси Z.

• Микроскоп с японской промышленной камерой HD 5.0 MP CCD (система формирования изображения). Коэффициент масштабирования: 6,5. Точность измерения: 0,001 мм.

• Компьютер/ноутбук с программным обеспечением для быстрого анализа снятых показателей.

По запросу можно изготовить систему для любого размера проводников.

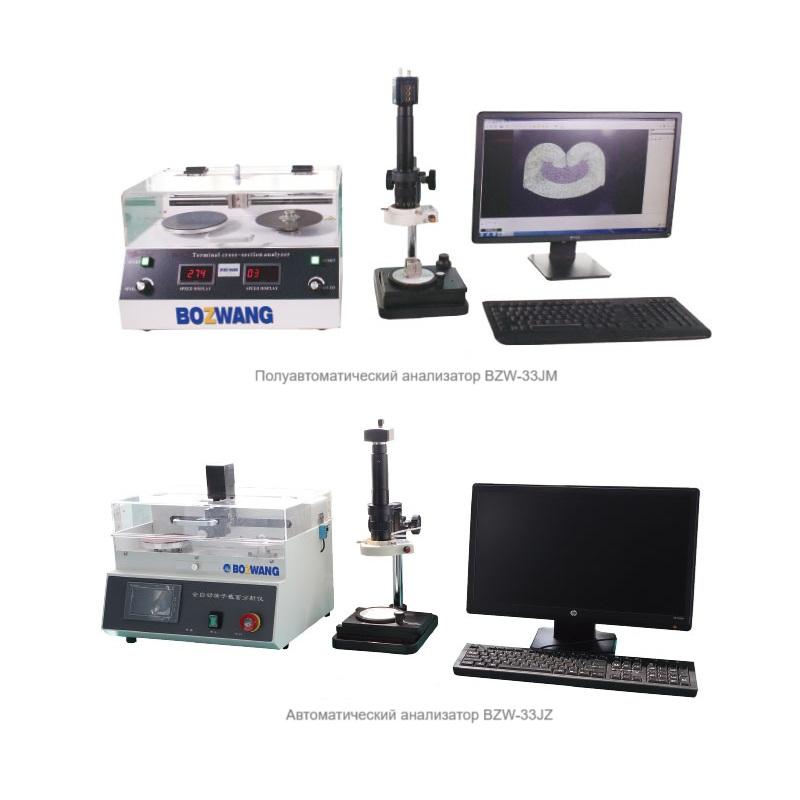

BZW-33JM Полуавтоматический настольный анализатор поперечного сечения клемм

BZW-33JZ Автоматический настольный анализатор поперечного сечения клемм

Сечение провода 0,01 – 150 мм2

Скорость резки 0 – 4000 об/мин (настраиваемая)

Скорость шлифования 0 – 4000 об/мин (настраиваемая)

Скорость вращения диска 0 – 4000 об/мин

Металлографическая абразивная бумага 1200#

Размер режущего диска Ø105 х 0,5 мм

Система формирования изображения HD 5.0MP CCD промышленная USB-камера, микроскоп: 0.7X~4.5X; Видео: 45~450X, коэффициент масштабирования: 6.5:1; рабочее расстояние: 100 мм; расстояние перемещения: 250 мм; точность измерения: 0.001 мм.

Обрабатываемый провод Внутренние жилы кабеля в оболочке, одиночный провод

Мощность 180 Вт

Электропитание 220 В переменного тока, 50/60 Гц

Габаритные размеры 457×329×300 мм

Вес 30 кг
