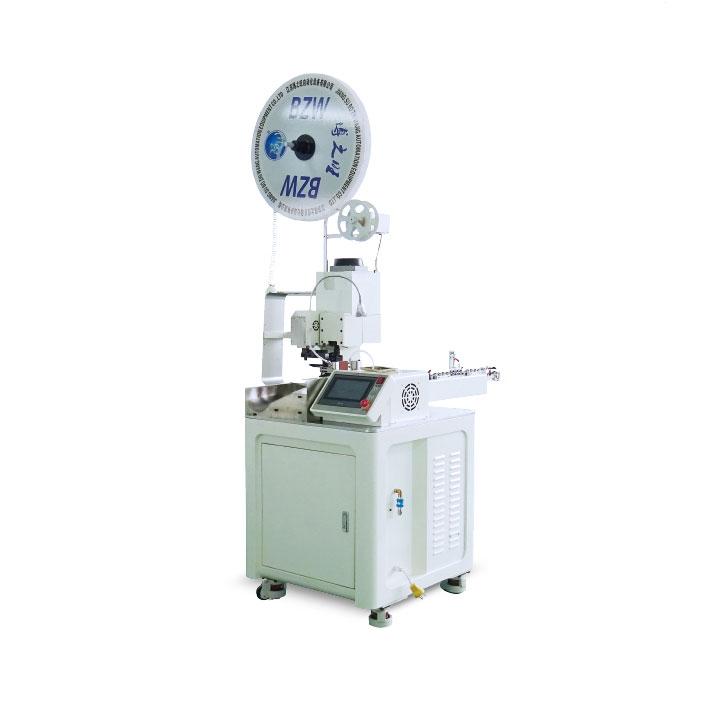

Автоматический станок для обжима клемм BZW-1.0 – это машина с программируемым управлением, которая в непрерывном режиме выполняет втягивание провода в операционную зону, отрезание необходимой длины с зачисткой конца с одной стороны, передачу отрезанного фрагмента манипулятором в зону действия аппликатора, обжим клеммой наконечника провода, выброску на лоток. Клеммы подаются патронташем из разматывающейся бобины. Цифровая система управления немедленно отключит действие машины в случае наличия/образования узла на проводе, отсутствии провода или клеммы, недостаточного или избыточного давления в пневматической системе.

Особенности:

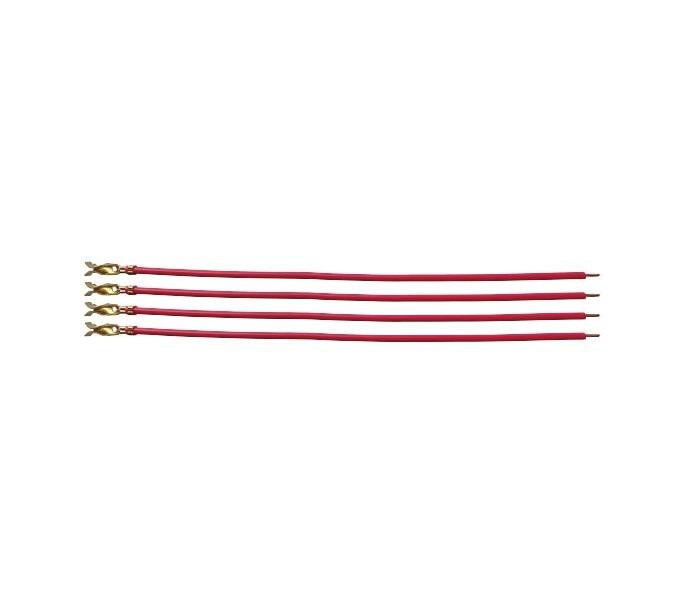

• Система управления PLC, автоматическая резка провода, обжим одного конца и скручивание другого конца;

• Высокоточное управление двигателем частоты BGM от Италии, низкий уровень шума при работе, длительный срок службы и стабильное усилие натяжения;

• Управление с помощью сенсорного экрана; Длина зачистки, глубина резки, положение обжима вводятся в цифровом виде;

• Быстрый процесс замены материалов; полностью цифровая отладка. Удобное обслуживание;

• Эффективный шаговый привод, высокая точность и скорость.

• Высокая производительность.

Сечение провода 0.3-2.5мм.кв (AWG12—AWG28)

Длина резки 45 – 10000 мм (другие размеры могут быть изготовлены по заказу)

Точность резки ±(0,2%*L+1)мм

Длина зачистки 1,5-10 мм (другие размеры могут быть изготовлены по заказу)

Скорость подачи 6,0 м/с

Производительность 4500 шт./ч (в пределах длины 100 мм)

Усилие обжима 20 кН

Ход штока 30 мм (40 мм по заказу)

Обнаружение проблем Запутывание провода, отсутствие клемм, отсутствие провода, неправильное давление воздуха

Мощность двигателя 1,2 кВт

Питание 220 В 50 Гц

Подача воздуха 0,5 МПа-0,7 МПа, 6 м³/ч

Габариты (ДхШхВ) 650 x 700 x 1500 мм

Вес ок. 200 кг
